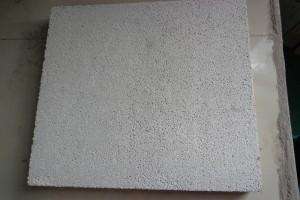

①膠粉聚苯顆粒保溫漿料：試件成型后用聚乙烯膜覆蓋，在工地同條件養(yǎng)護(hù)7天后拆模送至試驗(yàn)室，在試驗(yàn)室標(biāo)準(zhǔn)條件下(空氣溫度23±2℃，相對濕度50±10%)養(yǎng)護(hù)21天，然后將試件放入下(空氣溫度23±2℃，相對濕度50±10%)養(yǎng)護(hù)21天，然后將試件放入65±2℃的烘箱中，烘干至恒重，取出放入干燥器中冷卻至室溫后開始檢測。用于抗壓強(qiáng)度檢測的試件應(yīng)在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)48天，在烘箱中烘干24小時(shí)，取出放入干燥器中冷卻至室溫后方可檢測。 ②輕集料無機(jī)保溫砂漿：試件成型后用聚乙烯膜覆蓋，在工地同條件養(yǎng)護(hù)2天后拆模送至試驗(yàn)室，在試驗(yàn)室空氣溫度(20±3)℃、相對濕度(60～80%)的條件下養(yǎng)護(hù)26天，然后將試件放入105±5℃(浙江省標(biāo)準(zhǔn)中用80±3℃進(jìn)行烘干)的烘箱中，烘干至恒重，取出放入干燥器中冷卻至室溫后開始檢測。用于導(dǎo)熱系數(shù)和抗壓強(qiáng)度檢測的試件養(yǎng)護(hù)方法相同，其齡期均為28天(自成型時(shí)算起）
