萘系高效減水劑

　　（符合GB8076-2008《混凝土外加劑》標準）

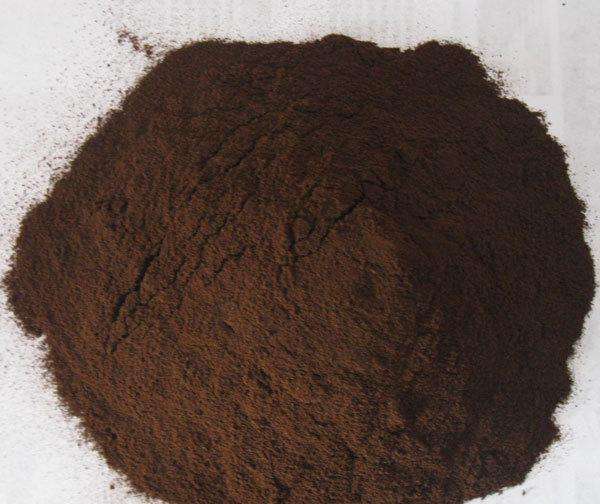

　　萘系高效減水劑分為NF-AI高效減水劑（低濃）和NF-A（高濃、中濃）高效減水劑，是經化工合成的非引氣型高效減水劑，化學名稱萘磺酸鈉甲醛縮合物，對水泥粒子有很強的分散作用。NF-A（高濃、中濃）產品是在NF-AI（低濃）的基礎上，精加工、提純而成的高性能減水劑，除具有NF-AI低濃產品的全部特點外，還可免除因集料活性較大，或在潮濕環境中施工而造成的混凝土工程堿集料反應，大幅度提高混凝土建筑物的使用壽命。對于配置大流態砼、有早強、高強要求的現澆砼和預制構件等，有很好的使用效果，可全面提高和改善砼的各種性能，對常用水泥有良好的適應性。可用于公路、橋梁、大壩、港口碼頭、隧道、電力工程及水利設施工程、工業及民用建筑蒸養及自然養護的預制構件等。

　　● 主要技術性能

　　1、摻量為膠凝材料用量的0.4-1.5%，減水率可達12-28%，早強、增強作用明顯，砼3天強度提高60-130%，7天強度提高40-60%，28天強度提高20-40%，長期強度仍有提高。

　　2、保持砼強度和坍落度相同時，可比不加入減水劑的砼節約水泥15-20%。

　　3、摻入本品可大大改善砼的和易性，提高砼的力學性能，使砼的抗壓、抗拉、抗折強度、彈性模量及長期強度都有相應的提高。

　　4、對各種水泥都有較好的適應性。如硅酸鹽水泥、普通硅酸鹽水泥、礦渣水泥、火山灰水泥等。

　　5、適用于高強混凝土、流態混凝土、早強混凝土、預制蒸養混凝土、預應力混凝土等。

　　6、液體含固量為40±2%，密度≥1.22g/ml,摻量為1.2-2.5%，砼性能指標與粉劑相同。

　　7、NF-A產品為低堿、低硫酸鈉、高純型產品，高濃產品硫酸鈉含量≤5.0%、中濃產品硫酸鈉含量5.0-10.0%，其較低的堿含量，能有效避免混凝土堿集料反應，在負溫條件下配置液體產品不結晶、無沉淀。

　　8、本產品可作為母料與其他組分復合配置出不同特性的外加劑（緩凝減水劑、早強減水劑、泵送減水劑等），全面滿足不同工程類別、施工工藝、施工技術和氣候條件的要求。

　　● 使用方法

　　1、可根據工程要求，經試驗后調節摻量。

　　2、一般與拌合水同時加入攪拌機內，若滯后摻加或砼澆注加入并稍加攪拌塑化效果最佳。

　　3、NF-AI型產品應在15℃以上的溫度條件下使用，避免硫酸鈉結晶。NF-A型產品可用于配置冬季復合防凍劑，能有效避免硫酸鈉結晶。

　　● 包裝與儲存

　　1、粉劑25kg/袋或40kg/袋，應防止包裝破損受潮。

　　2、液體250kg/桶或散裝，不宜長期暴曬。

　　3、本品有效期為3年，超期經混凝土試驗合格后仍可繼續使用。
